HDHQ-200Ⅲ型火炬主要用于各種可燃氣體點火燃燒，可實施自動、手動、遙控三種點火方式，是減少環境污染的產品。該點火器特別適用于各種人所不能及的遠距離點火和空中以及有毒有害氣體的燃燒放噴點火。省去了人工點火的不安全因素。

HDHQ-200Ⅲ型火炬可以與液氣分離器配套使用，使液氣分離器在液氣分離過程中將分離出來的氣體經過排氣管道輸送至油氣放噴點火火炬管點火燃燒。

該點火器也可用于油田鉆井分離出來的殘余氣體需要放空燃燒的點火。

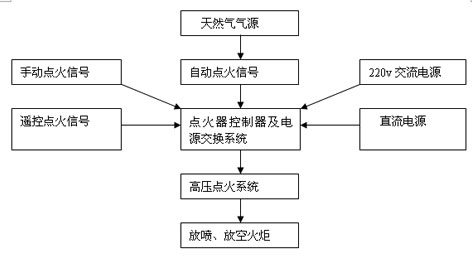

DHQ-200Ⅲ型火炬原理方框圖（圖一）

HDHQ-200Ⅲ型火炬在使用過程中，分離出來的可燃氣體進入排氣管后，安裝在火炬管上的高壓發生器箱的半導體氣敏傳感器，嗅到可燃氣體的氣味，點火器控制箱上的報警指示紅燈亮，不停的紅色閃動報警。點火器控制箱里電路自動接通高壓發生器，高壓發生器箱上指示燈亮。高壓電極發出啪……啪……啪的打火聲音。高壓電極打火，將進入引火管的氣體點燃，防回火閥在氣壓的作用下被打開，氣體進入火炬管，點燃的引火管將大量進入火炬管的氣體點燃，高壓發生器的高壓電極打火將火炬點著后延時5分鐘停止打火。排氣管停氣后防回火閥自動關閉，火炬管燃燒的火自動熄滅。如果再來氣時只要合上電源開關，點火器又會重復上面程序自動將氣體點燃燃燒。

HDHQ-200Ⅲ型火炬手動點火：點火器控制箱電源在接通的情況下，按下點火器控制箱上的手動點火按鈕，點火控制箱電路接通高壓發生器，高壓電極發出啪……啪……啪的打火聲音。當氣體到達火炬管時，高壓電極打火將進入引火管的氣體點著，引火管又將主火管氣體點著。手離開點火控制箱上的點火按鈕高壓電極停止打火。

下，手拿遙控器在遠離點火器100米的任何地方，按下遙控器上的按鈕。當氣體到達火炬管時，高壓電極打火，將進入引火管的氣體點燃，引火管又將大量進入主火管的氣體點燃。手松開遙控器上的按鈕高壓打火停止。

HDHQ-200Ⅲ型火炬設計成雙電極點火，如果一個電極失靈。另一個電極照樣保持液氣分離器分離出來的可燃氣體點火燃燒掉，避免對環境造成污染和對人體傷害

HDHQ-200Ⅲ型火炬在使用時控制箱電源在通電的情況下，控制箱里的備用電瓶只要按下電源按鈕會自動充電。在停電時，可用點火器控制箱里的備用電源。按下電源按鈕將電源接通，實施自動、手動、遙控三種點火方式。備用電瓶可使用4小時。

燈、電壓表。

點火器火炬管總成主要由防雨蓋、防雨蓋拉繩、防風罩、火炬管、引火管、雙點火電極、高壓線總成、高壓發生器箱、高壓發生器箱固定短節、引火管穿過高壓發生器箱、引火管由壬、引火三通閥、防回火閥、彎頭底座等組成，半導體氣敏傳感器安裝在高壓發生器箱里。

點火器的高壓點火線的外面是不銹鋼管，里面是高質量的瓷管，中間是30000V高壓線。點火器的電源電纜與點火控制箱的連接為密封式插頭、插座連接。點火器控制箱與高壓發生器箱的連接電纜也為密封式插頭、插座連接，方便、快捷。

HDHQ-200Ⅲ型火炬結構緊湊、造型新穎，自動、手動、遙控三種點火方式操作簡單、安全可靠。

型    號：HDHQ-200Ⅲ

點火管高：3.3m

火炬管通徑：8″(φ200mm)

輸入電壓：220V  50Hz

輸出點火電壓：20000V

使用方式：立式

點火方式：自動、手動、遙控

環境溫度：-30℃～80℃

相對濕度：35％～80％

點火間距：3～8mm

遙控距離：100m

點火頻率：180 n/min

總 重 量：354kg

外形尺寸：1300×600×3300

執行標準：Q/HNC 08-2006

1、點火器控制箱擺放在技術員值班房辦公桌上，方便操作與監控。

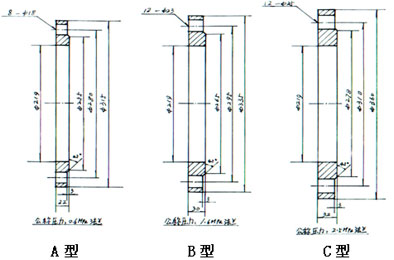

2、點火器火炬管總成安裝在距井口50米遠處，中間用帶法蘭管線連接，螺栓緊固。火炬管線的底座用4條M20地腳螺栓與地面澆注水泥固定。火炬管上端用三根3/8″鋼絲繩作繃繩繃緊。

3、排氣管線按《石油與天然氣鉆井井控規定》每隔（10～15m）用水泥基墩與底腳螺栓或地錨固定。

4、電源電纜安裝時一端接在值班房220V的電源上,另一端密封接頭插在點火器控制箱二芯插座上。

5、連接電纜的密封插頭一端插在點火器控制箱的四芯插座上,另一端插在點火器高壓發生箱四芯插座上。

6、點火器點火前將防風罩上面的防雨蓋拉開。

7、電源接通后,將點火器控制箱的上蓋打開，將電源按鈕按下�？吹街虚g面板上的電源指示燈閃亮,表示電源已通,預熱約4分鐘后,指示燈不閃動表示可正常工作，觀察高壓發生器箱指示燈亮。

8、正常使用時,將引火管線上的三通閥的手柄擰到垂直方向,讓到達火炬管的氣體先進入引火管點火.用液化氣試點火時,將三通閥手柄擰到水平位置,將液化氣管接到三通閥的快速接頭上，讓液化氣進入引火管點火試驗。

9、當液氣分離器分離出來的氣體進入排氣管、點火器控制箱上的報警紅燈閃亮,表示天然氣已經進入火炬管引火管線,點火器高壓發生器箱蓋上的指示燈亮，高壓電極打火。將進入引火管的氣體被點燃，引火管又將主火管的氣體點燃。

10、該點火器三種點火方式:自動、手動、遙控必須是在電源接通或自備電源有電的情況下才能完成，一般情況下在通電通氣后自動點火5分鐘，完全滿足使用要求。

11、在使用時電源接通后，除給點火器供電的同時只要按下電源按鈕也給電瓶充電。所以電瓶充電無需將電瓶拆下來充電。

12、點火器雙點火電極一個電極失靈后，另一個電極也能將可燃氣體點火燃燒。

13、使用完后，應將電源按扭按下，關上自備電源，將火炬上防雨蓋關上。



1、點火器控制箱和點火器高壓發生器箱里面安裝的電子原件搬運時應輕拿輕放，注意不要損壞。

2、點火器火炬管的高壓點火線外面是不銹鋼管，里面是30000V高壓線。吊運時要輕吊輕放，注意不要碰壞。

3、引火管上安裝的三通球閥，用分離器分離出來的氣體點火引火時將手柄旋到垂直方向。用石油液化氣試點火時將手柄旋到水平方向。

4、遙控器遙控范圍控制在方圓半徑100米之內。

5、使用時應將防雨蓋拉開后再點火。

6、使用時，將點火器控制箱的電源按鈕按下，讓外接電源充電。使用完后，將電源按鈕按下，關掉自備電源。

7、對火炬管上端進行檢驗時，應將控制箱上的電源關掉。



1、點火器投入使用后，用石油液化氣，每天試點火1次;進入氣層后每班試點火1次。

2、高壓點火電極一個月清理一次上面的積炭以保證點火的成功率。并用起子調整點火電極間隙，調整到3～8mm。

3、點火器長期不使用時應將點火控制箱、高壓發生器箱、電源電纜，連接電纜拆下放到庫房保管。

4、長時間停用應每個月給點火器控制箱里的電瓶充一次電，充

電時間不小于12小時。

5、點火器控制箱，高壓發生器箱內部電路出現故障請聯系制造廠家售后服務。
